Você conhece o processo de revelação dos filmes na radiografia industrial?

Na RADIOGRAFIA INDUSTRIAL, utilizamos 2 métodos:

• Processamento Manual
• Processamento automático

Neste primeiro momento vamos falar somente do Processamento Manual:

A partir do momento que temos um filme exposto à radiação, que pode ser feito através do Raio-X ou Gamagrafia, passamos então ao processamento.

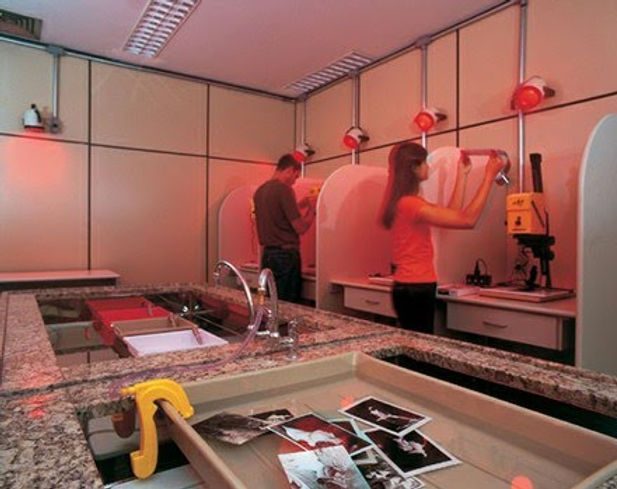

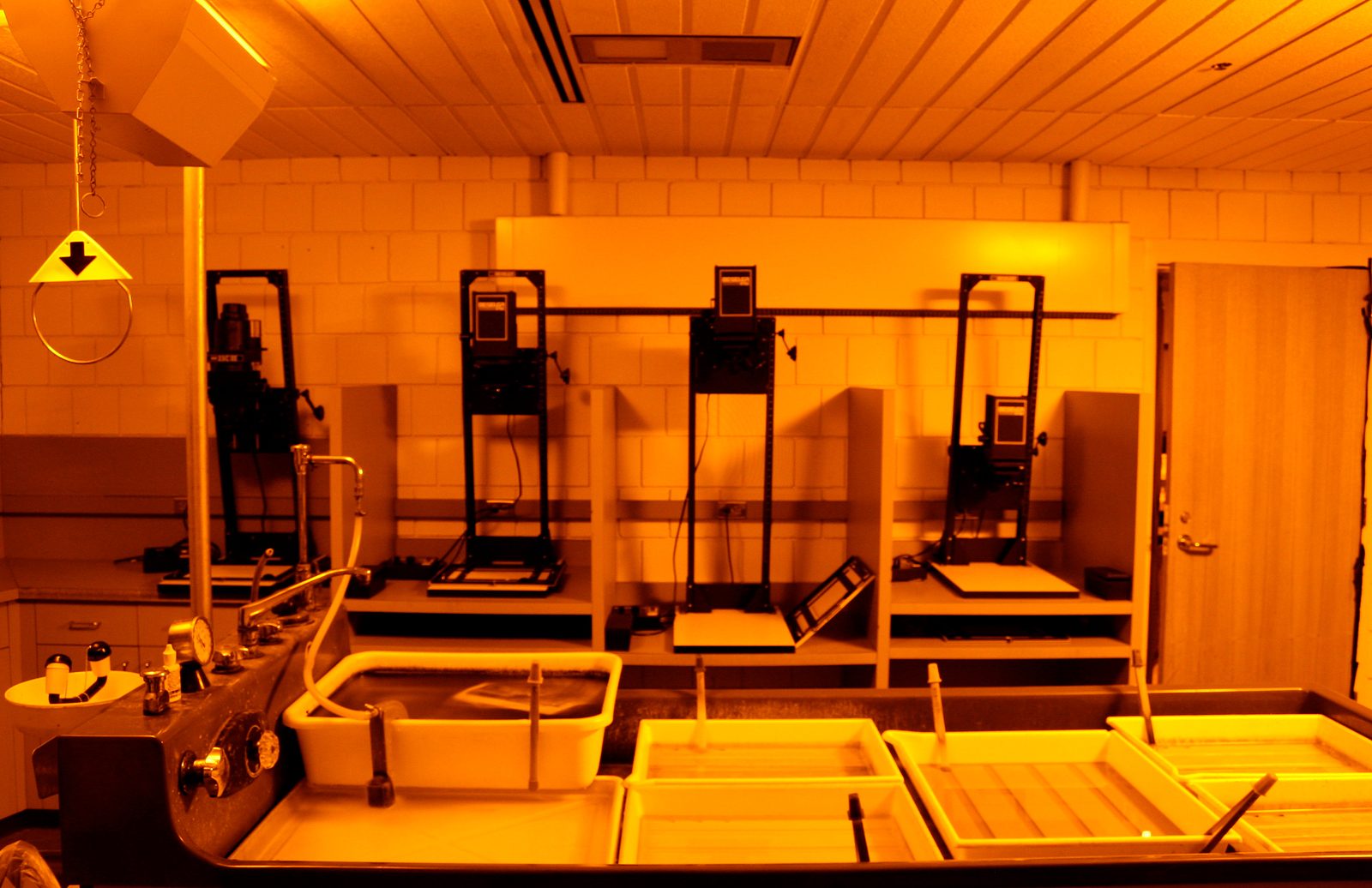

Considerando que temos um laboratório pronto para esse processo, faremos o seguinte:

Revelação

Quando imergimos um filme exposto no tanque contendo o revelador, esta solução age sobre os cristais de brometo de prata metálica, por ação do revelador. Esta seletividade está na capacidade de discriminar os grãos expostos dos não expostos. Devido a fatores eletroquímicos as moléculas dos agentes reveladores atingem os cristais, que ficam como que revestidos. Os cristais, que são constituídos de íons, ganham elétrons do agente revelador, que se combinam com o íon “Ag+”, neutralizando-o, tornando “Ag metálica”. Essa reação química provoca uma degradação progressiva do revelador que é lentamente oxidado pelo uso e pelo meio ambiente.

A visibilidade da imagem e consequentemente o contraste, a densidade de fundo e a definição, dependem do tipo de revelador usado, do tempo de revelação e da temperatura do revelador. Desta forma, o controle tempo-temperatura é de fundamental importância para se obter uma RADIOGRAFIA de boa qualidade.

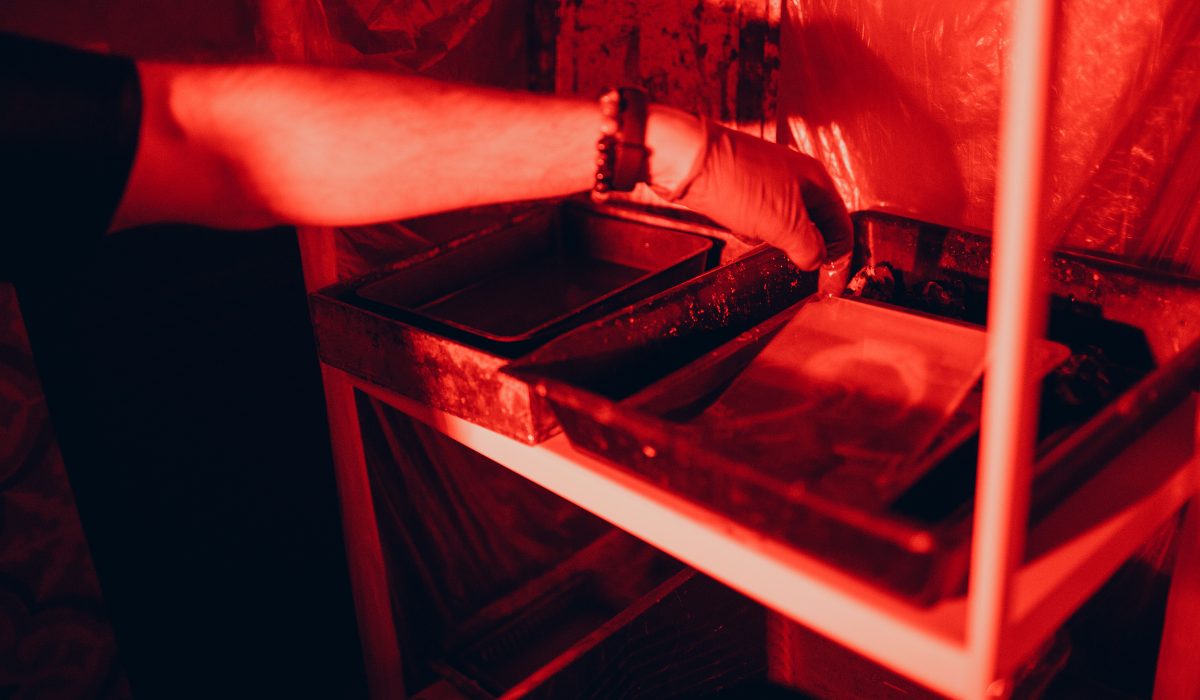

A revelação deve ser feita com agitação permanente do filme no revelador, afim de que se obtenha uma distribuição homogênea do líquido em ambos os lados da emulsão, evitando-se a sedimentação do brometo e outros sais que podem provocar manchas susceptíveis de mascarar possíveis descontinuidades quando falamos sobre RADIOGRAFIA INDUSTRIAL.

Em princípio, o revelador deveria somente reduzir os cristais de haletos de prata que sofrem exposição durante a formação da imagem latente. Na realidade, os outros cristais, embora lentamente, também sofrem redução. Chama-se “Véu de fundo” o enegrecimento geral resultante, que deve ser sempre mínimo para otimizar a qualidade da imagem radiográfica.

Os filmes devem ser agitados na solução reveladora para que não haja formação de bolhas grudadas no filme que possam causar falta de ação do revelador nestes pontos, formando assim um ponto claro, dentro do processo de RADIOGRAFIA INDUSTRIAL.

Banho Interruptor ou Banho de Parada.

Quando o filme é removido da solução de revelação, uma parte do revelador fica em contato com ambas as faces do filme, fazendo dessa forma que a reação de revelação continue. O banho interruptor tem então a função de interromper esta reação a partir da remoção do revelador residual, evitando assim uma revelação desigual e prevenindo ainda a ocorrência de manchas no filme. Portanto, antes de se transferir o filme do tanque de revelação para o de fixação, deve-se usar o tanque do banho interruptor, agitando-o durante mais ou menos 40 segundos.

Fixação

Outro processo importante na revelação de filmes que tem a ver com RADIOGRAFIA INDUSTRIAL, é que após o banho interruptor, o filme é colocado em um terceiro tanque, que contém uma solução chamada de “fixador”. A função da fixação é remover o brometo de prata das porções não expostas do filme, sem afetar os que foram expostos à radiação. O fixador tem também a função de endurecer a emulsão gelatinosa, permitindo a secagem ao ar aquecido.

O intervalo do tempo entre o início da fixação até o desaparecimento da coloração amarelo-esbranquiçada que se forma sobre o filme, é chamado de tempo de ajuste ou tempo de definição (clearing time). Durante este tempo o fixador estará dissolvendo o haleto de prata não revelado. Este tempo, é em geral o dobro do tempo de clareamento. O tempo de fixação normalmente não deve exceder a 15 minutos. Os filmes devem ser agitados quando colocados no fixador durante pelo menos 2 minutos, a fim de que tenhamos uma ação uniforme dos químicos.

O fixador deve ser mantido a uma temperatura igual ao do revelador, ou seja, cerca de 20 graus Celsius. Os fixadores são comercialmente fornecidos em forma de pó ou líquido e a solução é formada através da adição de água de acordo com as instruções dos fornecedores.

Lavação dos filmes

Após a fixação, os filmes seguem para o processo de lavagem para remover o fixador da emulsão. O filme é imergido em água corrente de modo que toda superfície fique em contato constante com a água corrente. O tanque de lavagem deve ser suficientemente grande para conter os filmes que passam pelo processo de revelação e fixação, sendo que devemos prever uma vazão de água de maneira que o volume do tanque seja de 4 a 8 vezes renovado a cada hora. Cada filme deve ser lavado por um período de aproximadamente 30 minutos.

A temperatura da água no tanque de lavagem é um fator muito importante. Os melhores resultados são obtidos com a temperatura por volta de 20 graus centígrados. Se tivermos altos valores para a mesma, poderemos causar efeitos danosos ao filme, assim como valores baixos poderão reduzir a eficiência.

Os filmes devem passar, ainda, por uma solução umectante por cerca de 1 minuto, para diminuir a tensão superficial da água e facilitar a sua secagem para uso em RADIOGRAFIA INDUSTRIAL.

Secagem

Por fim, os filmes devem ser secos em estufa elétrica, tomando-se o cuidado para não haver contato entre eles. Inicialmente, a estufa deve ser ligada apenas na ventilação, por um período de 10 a 20 minutos. Em seguida, deve ser ligado o sistema de ar quente, a uma temperatura não superior a 40 ºC, até a secagem completa dos filmes, este é o processo que usamos aqui no Rio de Janeiro e em todo Brasil, onde tem muito a ver com RADIOGRAFIA INDUSTRIAL.
